Forstå pneumatisk membranventilkomponenter og drift

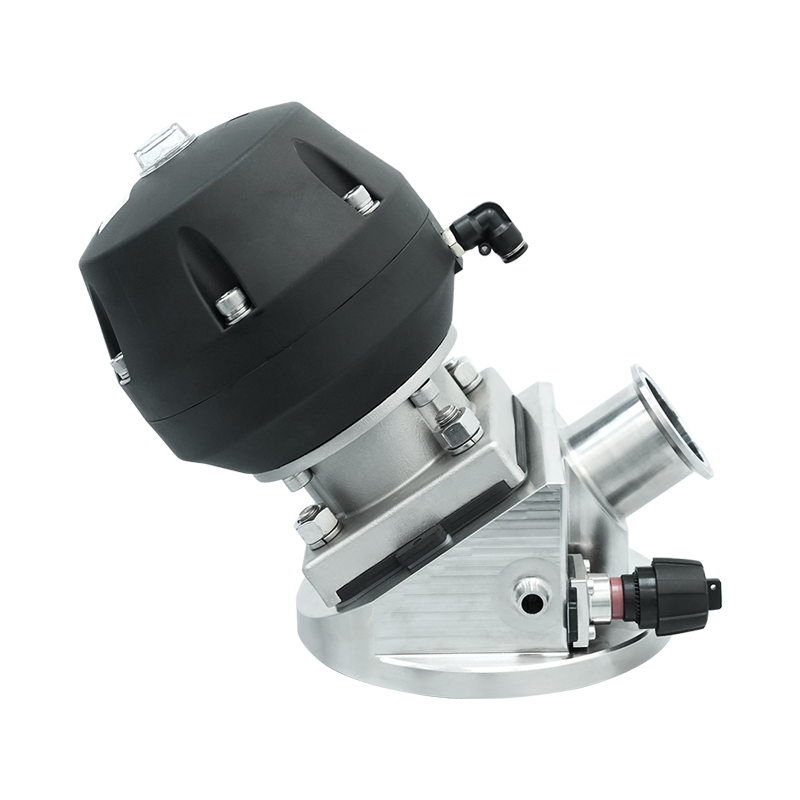

Pneumatiske membranventiler operere gjennom komprimert lufttrykk som virker på en fleksibel membran som kontrollerer væskestrømmen gjennom ventilhuset, og tilbyr presis kontroll og pålitelig avstengning i ulike industrielle applikasjoner. Den grunnleggende designen skiller prosessmediene fra aktiveringsmekanismen gjennom en elastomer- eller PTFE-membran, og forhindrer forurensning av sensitive væsker samtidig som den beskytter interne komponenter mot etsende eller slitende stoffer. Denne isolasjonsegenskapen gjør pneumatiske diafragmaventiler spesielt verdifulle i farmasøytisk produksjon, matvarebehandling, kjemisk håndtering og halvlederfabrikasjon der produktrenhet og forurensningsforebygging representerer kritiske driftskrav.

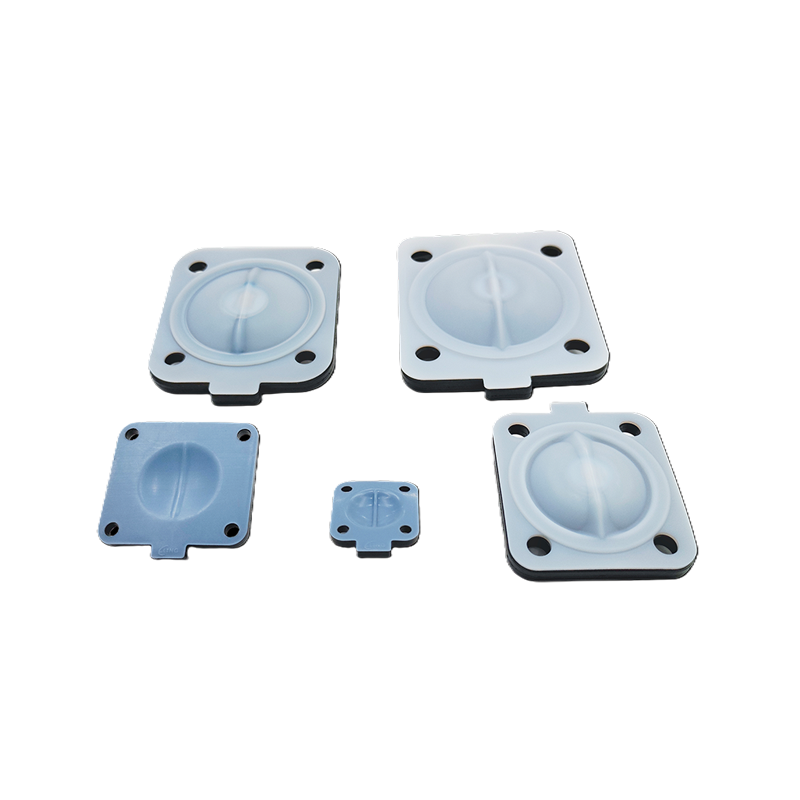

Ventilhuset rommer strømningspassasjen og membransetet, vanligvis konstruert av rustfritt stål, PVC, PVDF eller andre materialer valgt basert på kjemisk kompatibilitet med prosessvæsken og driftstemperaturkravene. Selve membranen klemmes mellom ventilhuset og panserenheten, og skaper en tetning som forhindrer væskevandring inn i aktuatorkammeret samtidig som kompressoren eller stammen kan overføre aktuatorkraft fra den pneumatiske aktuatoren til membranen. Materialvalg for membranen viser seg å være kritisk, med alternativer inkludert EPDM for generell vannservice, Viton for kjemisk motstand, PTFE for ekstrem kjemisk kompatibilitet og spesialiserte forbindelser for høytemperaturapplikasjoner eller spesifikke kjemiske eksponeringer.
Den pneumatiske aktuatoren konverterer trykklufttrykk til mekanisk kraft som åpner eller lukker ventilen, med aktuatorstørrelsen bestemt av den nødvendige spindelkraften for å overvinne væsketrykk, membranstivhet og eventuelle prosessforhold som påvirker ventildriften. Lineære aktuatorer gir proporsjonal kontroll gjennom varierende lufttrykk som plasserer membranen i mellompunkter mellom helt åpen og helt lukket, noe som muliggjør presis strømningsregulering i automatiserte prosesskontrollsystemer. Fjærretur-aktuatorer har innvendige fjærer som automatisk driver ventilen til en forhåndsbestemt sikker posisjon ved tap av lufttrykk, noe som gir feilsikker drift som er avgjørende for nødavstengningssystemer og applikasjoner som krever forutsigbar feilmodus.
Planlegging før installasjon og forberedelse av stedet
Vellykket installasjon av pneumatisk membranventil begynner med omfattende planlegging som tar for seg rørkonfigurasjon, aktuatortilgjengelighet, instrumentluftkrav og miljøforhold på installasjonsstedet. Gjennomgå prosess- og instrumenteringsdiagrammer for å verifisere spesifisert ventilstørrelse, trykkklassifisering, materialkonstruksjon og aktiveringskrav samsvarer med de faktiske bruksforholdene, og bekrefter at den valgte ventilen kan håndtere maksimalt driftstrykk, ekstreme temperaturer og kjemisk eksponering som forventes under normale og forstyrrede forhold. Uoverensstemmelser mellom spesifikasjoner og feltforhold bør løses før installasjonen fortsetter, da installering av inkompatible ventiler skaper sikkerhetsfarer, driftsproblemer og potensiell skade på utstyret.
Krav til røroppretting og støtte krever oppmerksomhet under planlegging før installasjon, da feiljusterte rør påfører ventilhus mekanisk belastning som kan forårsake lekkasje, for tidlig feil eller driftsvansker. Rørsystemet bør inkludere tilstrekkelige støtter på begge sider av ventilens plassering, som hindrer ventilen i å støtte rørvekten som vil skape belastning på ventilhuset eller koblingene. Kontroller at oppstrøms og nedstrøms rørledninger følger samme nominelle størrelse som ventilen, eller bekreft at riktige reduksjonsmidler er tilgjengelige hvis størrelsesoverganger forekommer nær ventilens plassering. Forsøk på å kompensere for feiljusterte rør ved å stramme ventilforbindelser for mye, skaper spenningskonsentrasjoner som sprekker ventillegemer, spesielt med sprø materialer som PVC eller glassforede komponenter.
Kravene til instrumentlufttilførsel inkluderer å verifisere tilstrekkelig trykk, strømningskapasitet og luftkvalitet for å betjene den pneumatiske aktuatoren pålitelig gjennom hele levetiden. Standard pneumatiske aktuatorer krever vanligvis førti til hundre pund per kvadrattomme lufttrykk avhengig av aktuatordesign og ventilstørrelse, med lufttilførselssystemer som opprettholder trykket minst tjue prosent over minimumsaktuatorkravene for å sikre pålitelig drift til tross for variasjoner i tilførselstrykket. Luftkvalitetsspesifikasjoner krever generelt fjerning av fuktighet, olje og partikler gjennom filtrerings- og tørkeutstyr, og forhindrer aktuatorkorrosjon, forsegling av forsegling og driftsproblemer fra forurenset lufttilførsel. Installering av en dedikert filter-regulatorenhet nær ventilstedet gir lokalisert klimaanlegg og trykkregulering spesifikt for den ventilens krav.
Sjekkliste før installasjon
- Bekreft at ventilspesifikasjonene samsvarer med prosesskravene, inkludert størrelse, trykkklassifisering, materialkompatibilitet og endetilkoblingstype før du tar ut av emballasjen eller klargjør for installasjon
- Inspiser ventilen og aktuatoren for fraktskader, inkludert bulker, sprekker eller bøyde komponenter, og kontroller at alt tilbehør inkludert posisjonere, grensebrytere eller magnetventiler er tilstede og uskadet
- Bekreft at rørene er rene, riktig støttet og justert innenfor akseptable toleranser, med pakningsoverflater fri for rusk, skader eller uregelmessigheter som kan kompromittere forseglingen
- Bekreft instrumentlufttilførselen oppfyller kravene til trykk, strømning og kvalitet med passende utstyr for filtrering, regulering og fuktfjerning installert og fungerer som det skal.
- Sørg for tilstrekkelig klaring for aktuatordrift, vedlikeholdstilgang til membran- og pansermontasje og fremtidig utskifting av slitekomponenter uten omfattende rørdemontering
Ventilhus installasjon og tilkoblingsprosedyrer
Riktig ventilorientering sikrer optimal ytelse og forhindrer driftsproblemer, med de fleste membranventiler designet for spesifikke installasjonsposisjoner indikert med strømningsretningspiler støpt eller stemplet på ventilhuset. Installering av ventiler bakover reverserer det tiltenkte strømningsmønsteret over membranen, noe som potensielt kan forårsake for tidlig slitasje, redusert avstengningsevne eller kontrollere ustabilitet i strupeapplikasjoner. Aktuatororienteringen krever også vurdering, med pneumatiske aktuatorer typisk montert vertikalt over ventilhuset for å forhindre fuktakkumulering i aktuatorkamrene og tillate riktig drenering av eventuell kondens som dannes under drift.
Installasjon av flensforbindelser for flensede membranventiler innebærer nøye valg av pakning, tiltrekking av bolter og momentkontroll for å skape jevn kompresjon rundt hele flensomkretsen uten å overbelaste ventilhuset. Velg pakninger som er kompatible med både prosessvæsken og flensmaterialet, med helsidepakninger som anbefales for plast- eller glassforede ventilhus for å fordele boltbelastninger over hele flensflaten i stedet for å konsentrere spenningen ved den hevede overflaten. Installer flensboltene fingerstram til å begynne med, og bruk deretter dreiemomentet i et stjernemønster ved å arbeide fra motsatte bolter gradvis mot tilstøtende festemidler, og fullfør flere tiltrekkingspass med gradvis økende dreiemoment til du når den spesifiserte sluttverdien som passer for flensmaterialet og klassifiseringen.
Installasjon av gjenget tilkobling krever gjengetetningsmiddel eller tapepåføring som forhindrer lekkasje uten å forurense prosesstrømmen eller gjøre fremtidig demontering vanskelig. Påfør PTFE-tape eller passende gjengetetningsmiddel kun på hanngjenger, og pakk inn tapen i retningen som strammebevegelsen komprimerer i stedet for å pakke tapen ut av gjengene. Gjengeinngrepet bør begynne lett for hånd, med motstand som indikerer kryssgjenging, skadede gjenger eller fremmedmateriale som krever korrigering før påføring av skiftenøkler. Stram gjengede koblinger til anbefalte dreiemomentverdier ved å bruke riktige skrunøkkelstørrelser som griper helt inn i flatene, unngå justerbare nøkler eller rørnøkler som kan skade ventilhus eller deformere koblingsgjenger gjennom overdreven eller feil fordelt kraft.
Pneumatisk aktuatormontering og luftledningstilkobling
Aktuatormontering til ventildekselet krever verifisering av riktig innretting mellom aktuatorstammen og ventilkompressoren eller membranplaten, og sikrer at kraftoverføring skjer konsentrisk uten sidebelastning som forårsaker binding eller for tidlig slitasje. De fleste pneumatiske membranventiler bruker standardiserte aktuatormonteringsmønstre som samsvarer med industristandarder som VDI/VDE 3845 eller ISO 5211, noe som muliggjør utskiftbarhet mellom aktuatorer fra forskjellige produsenter. Kontroller imidlertid at monteringsbolthullsmønstre, spindelforbindelser og overordnede dimensjoner stemmer overens før du forsøker installasjon, da dimensjonsvariasjoner mellom antatt kompatible komponenter kan forhindre riktig montering eller skape driftsproblemer til tross for vellykket fysisk installasjon.
Sikring av aktuatoren til ventilen innebærer å stramme monteringsboltene til spesifiserte momentverdier i en kryssmønstersekvens som fordeler klemkraften jevnt rundt monteringsflensen. Understramming tillater bevegelse mellom aktuator og ventil som skader monteringsflater og skaper problemer med innretting, mens overstramming kan knekke plastventildeksler eller deformere monteringsflenser på metallkomponenter. De fleste produsenter spesifiserer monteringsboltsmomenter i installasjonsinstruksjonene, med verdier som varierer basert på boltstørrelse, materiale og den spesifikke ventil-aktuator-kombinasjonen som er installert. I mangel av spesifikke dreiemomentspesifikasjoner, bruk standardmomentverdier for boltkvaliteten og -størrelsen som brukes, og utvis spesiell forsiktighet med plastkomponenter som tåler lavere belastning enn metallmontasjer.
Luftledningstilkoblinger til aktuatoren krever passende koblinger, rørmaterialer og tilkoblingsmetoder som forhindrer lekkasje samtidig som det muliggjør fremtidig frakobling for vedlikehold eller aktuatorbytte. Plast- eller nylonrør med passende størrelse for aktuatorportforbindelsene gir fleksible koblinger som imøtekommer mindre aktuatorbevegelser samtidig som de motstår kinking eller flytbegrensninger. Push-to-connect fittings muliggjør raske, pålitelige tilkoblinger uten å kreve gjengetetningsmidler eller spesialverktøy, selv om riktig rørskjærings- og innføringsteknikk viser seg å være avgjørende for lekkasjefri ytelse. Kutt rørene med passende kuttere som produserer firkantede, rene kutt uten å deformere rørenden, før deretter røret helt inn i fittingen til det bunner mot den innvendige stopperen, og verifiser sikkert inngrep ved å forsøke å trekke røret løs uten å løsne fittingskragen.
Kontrollluftsystemintegrasjon og testing
Filter-regulatorinstallasjon i lufttilførselsledningen gir lokalisert klimaanlegg og trykkkontroll spesifikt for ventilaktuatorkravene, kompenserer for tilførselstrykkvariasjoner og fjerner forurensninger som kan kompromittere aktuatorytelsen. Monter filterregulatorenheten på et tilgjengelig sted, slik at det er praktisk å bytte filterelement og drenere kondens uten å kreve omfattende demontering eller avbryte operasjoner på tilstøtende utstyr. Orienter filterregulatoren i henhold til produsentens instruksjoner, vanligvis vertikalt med filterskålen nedover for å fremme riktig kondensatdrenering og avsetning av forurensninger. Juster regulatoren for å levere trykk omtrent ti prosent over minimumskravet til aktuatoren, og gir tilstrekkelig driftsmargin samtidig som man unngår unødvendig aktuatorbelastning fra for høyt trykk.
Magnetventilinstallasjon for automatisert ventilkontroll krever riktig spenningsverifisering, elektrisk tilkoblingsintegritet og funksjonstesting for å sikre pålitelig ventilaktivering som svar på kontrollsignaler. Kontroller at magnetventilens spenningsklassifiseringer samsvarer med tilgjengelige strømforsyninger, bekrefter om AC- eller DC-spenning er nødvendig og at spenningsstørrelsen faller innenfor akseptable områder. Monter magnetventiler i retninger anbefalt av produsenter, vanligvis med spoler oppover for å forhindre fuktakkumulering og tillate riktig ventilasjon. Elektriske tilkoblinger bør bruke passende rør, kabelgjennomføringer eller ledningsgrep som opprettholder miljøvernklassifiseringer, samtidig som de gir strekkavlastning og forhindrer skade på ledningen fra vibrasjoner eller utilsiktede trekkkrefter.
Ventilposisjonsindikatorer eller grensebrytere gir tilbakemelding som bekrefter ventilposisjon for kontrollsystemovervåking og sperrefunksjoner, som krever riktig montering, justering og verifisering under igangkjøring. Mekaniske grensebrytere monteres vanligvis på aktuatoren ved hjelp av braketter som posisjonerer bryteraktuatorer for å koble inn kamre eller mål festet til aktuatorstammen, og skaper definitive posisjonssignaler ved forhåndsbestemte ventilbevegelsespunkter. Juster grensebryterne for å utløse nøyaktig ved de ønskede ventilposisjonene, vanligvis helt åpne og helt lukkede for to-posisjonsventiler, og verifiser deretter riktig funksjon ved å stryke ventilen manuelt gjennom hele området mens du observerer endringer i brytertilstanden. Elektriske tilkoblinger til grensebrytere krever oppmerksomhet til ledningsføring, strekkavlastning og miljøvern som er passende for installasjonsstedet.
Konfigurasjon av pneumatisk systemtilkobling
| Komponent | Beliggenhet | Formål | Justering nødvendig |
| Filter-regulator | Nær ventilplassering | Klimaanlegg og trykkkontroll | Still inn til aktuatorkrav |
| Magnetventil | Mellom regulator og aktuator | Automatisk styringsaktivering | Ingen typisk |
| Posisjoner | Montert på aktuator | Proporsjonal kontrollposisjonering | Kalibrering kreves |
| Manuell operatør | Festes til aktuator | Manuell nødoverstyring | Bekreft engasjement |
| Rask eksosventil | Ved aktuatorport | Rask ventillukking | Ingen |
Igangkjøringsprosedyrer og funksjonstesting
Innledende slagtesting uten prosessvæske verifiserer mekanisk drift, aktuatorytelse og fravær av binding eller interferens før potensielt farlige materialer innføres i systemet. Påfør instrumentluft gradvis mens du observerer aktuatorens bevegelser, lytt etter uvanlige lyder som indikerer interferens eller feiljustering, og verifiser jevn bevegelse gjennom hele området fra helt lukkede til helt åpne posisjoner. For fjær-retur-aktuatorer, verifiser riktig feilsikker drift ved å fjerne lufttrykket og bekrefte at ventilen beveger seg til sin forhåndsbestemte sikre posisjon innen forventede tidsrammer. Gjenta slagtesting flere ganger for å identifisere periodiske problemer og sikre konsistent, repeterbar drift før du fortsetter til trykktesting.
Testing av setelekkasje bestemmer ventilavstengningsevne, kritisk for applikasjoner som krever tett avstengning for å forhindre produktavfall, opprettholde prosesskontroll eller sikre pålitelighet av sikkerhetssystemet. Standard setelekkasjetesting innebærer å sette ventilen under trykk fra oppstrømssiden med ventilen lukket, og deretter måle lekkasjestrøm eller trykkfall på nedstrømssiden over en spesifisert tidsperiode. Testtrykk er typisk lik maksimalt driftstrykk eller en spesifisert prosentandel derav, med akseptable lekkasjehastigheter definert av applikasjonskrav og industristandarder som ANSI/FCI 70-2 som klassifiserer ventilavstengningsevne på tvers av flere klasser, fra klasse I for generell service til klasse VI for minimal detekterbar lekkasje i kritiske applikasjoner.
Kontrollsystemintegrasjonstesting verifiserer riktig ventilrespons på kontrollsignaler, bekrefter korrekt feilsikker drift og validerer låsefunksjoner før ventilen settes i normal drift. For automatiserte av/på-ventiler, verifiser riktig åpning og lukking som svar på magnetisering av magnetventilen, kontroller driftshastighet og bekrefter fullstendig kjøring til helt åpne og helt lukkede posisjoner. Proporsjonale kontrollventiler krever kalibrering av posisjonsregulatorer eller strøm-til-trykk-omformere, justering av null- og span-innstillinger til ventilposisjonen nøyaktig følger kontrollsignalet gjennom hele driftsområdet. Test forriglingsfunksjoner ved å simulere forstyrrede forhold som bør utløse ventillukking, og verifisere at ventilen reagerer riktig og innenfor nødvendige tidsrammer for å forhindre prosessavvik eller sikkerhetssystemfeil.
Vanlige installasjonsproblemer og korrigerende handlinger
Aktuatorbinding eller treg drift indikerer vanligvis feiljustering mellom aktuatorstammen og ventilkompressoren, forurensning i aktuatorkamrene eller utilstrekkelig lufttrykk for å overvinne driftskreftene. Kontroller at aktuatormonteringen er justert ved å løsne monteringsboltene litt og sjekke om driften blir bedre, noe som indikerer at feil montering skapte bindende belastninger. Fjern aktuatoren og inspiser interne komponenter for forurensning, korrosjon eller skade som krever rengjøring eller utskifting. Mål det faktiske lufttilførselstrykket ved aktuatoren under driftsforhold for å identifisere trykkfall gjennom underdimensjonerte rør, restriktive koblinger eller utilstrekkelig filterregulatorkapasitet som forhindrer levering av nødvendig aktuatortrykk.
Ekstern lekkasje ved ventilhusforbindelser tyder på feil installasjon av pakningen, utilstrekkelig boltemoment, skadede tetningsflater eller inkompatible pakningsmaterialer som har blitt ødelagt ved kontakt med prosessvæsker. Trekk til flensboltene ved å bruke riktig rekkefølge og momentverdier, og verifiser jevn kompresjon rundt flensomkretsen. Hvis lekkasje vedvarer, demonter tilkoblingen og inspiser pakningens tilstand, og bytt ut skadede eller nedbrente pakninger med passende materialer som er bekreftet kompatible med prosessvæsken. Undersøk flenstetningsflatene for riper, huler eller vridninger som forhindrer riktig pakningskompresjon, etterlakkering eller utskifting av skadede komponenter etter behov for å gjenopprette tetningsevnen.
For stor setelekkasje utover akseptable grenser indikerer skade på membranen, fremmedlegemer som forhindrer fullstendig lukking, feil aktuatordimensjonering eller utilstrekkelig tetningskraft for å overvinne prosesstrykket. Inspiser membranen for kutt, rifter eller permanent deformasjon som forhindrer riktig plassering mot ventilhuset. Fjern fremmedlegemer som sitter fast i seteområdet som forhindrer fullstendig lukking, undersøk oppstrøms rørledninger for ruskkilder som krever filtrering eller skjerming for å forhindre gjentakelse. Bekreft aktuatorstørrelsesberegninger som bekrefter tilstrekkelig kraftgenerering for å komprimere membranen mot setetrykket, spesielt for høytrykksapplikasjoner eller ventiler med store membranområder som krever betydelig lukkekraft.
Dokumentasjon og vedlikeholdsplanlegging
Omfattende installasjonsdokumentasjon gir viktig informasjon for feilsøking, vedlikeholdsplanlegging og fremtidige modifikasjoner, inkludert detaljerte registreringer av ventilspesifikasjoner, installasjonskonfigurasjon og testresultater for idriftsettelse. Dokumenter ventilmerkenummer, størrelser, trykkklassifiseringer, materialkonstruksjon og spesifikke modellnumre for både ventilhus og aktuatorer, og skape kryssreferanser til prosess- og instrumenteringsdiagrammer og utstyrsdatabaser. Fotografer installerte ventiler fra flere vinkler som viser rørforbindelser, aktuatororientering, tilbehør og klaringer, og gir visuelle registreringer som er nyttige når du planlegger vedlikeholdsaktiviteter eller fjernundersøker driftsproblemer.
Forebyggende vedlikeholdsplaner bør ta for seg intervaller for utskifting av membraner, krav til aktuatorservice, endringer av luftfilterelementer og periodisk ytelsestesting basert på produsentens anbefalinger og driftserfaring. Membraner representerer den primære slitasjekomponenten i pneumatiske membranventiler, som krever periodisk utskifting basert på driftssykluser, prosessvæskens aggressivitet og observert lekkasje eller ytelsesforringelse. Vedlikehold av aktuatorer inkluderer smøring av bevegelige deler, inspeksjon av tetninger og O-ringer, og verifisering av fjærspenning i fjær-retur-design, med vedlikeholdsintervaller som spenner fra årlige inspeksjoner for lette applikasjoner til kvartalsvis service for ventiler som opplever alvorlige serviceforhold eller kritiske applikasjoner som er intolerante overfor uplanlagte feil.
Planlegging av reservedelslager bør inkludere membraner dimensjonert for hver ventilinstallasjon, komplette aktuatorgjenoppbyggingssett og tilbehør som ofte feiler, som magnetventilspoler, posisjoneringskomponenter og grensebrytere. Vedlikehold av tilstrekkelige reservedeler minimerer nedetid under korrigerende vedlikehold samtidig som det muliggjøres proaktiv utskifting av slitasjekomponenter før feil forstyrrer driften. Vurder å opprettholde komplette reserveventilsammenstillinger for kritiske applikasjoner der forlenget nedetid skaper uakseptable produksjonstap eller sikkerhetsrisikoer, noe som muliggjør rask utskifting av feilede ventiler mens reparasjoner fortsetter offline uten at tidspress går på bekostning av kvaliteten.
Verifiseringstrinn etter installasjon
- Bekreft at alle boltede forbindelser oppnår spesifiserte momentverdier med riktig tiltrekkingssekvens dokumentert og koblingsintegritet bekreftet gjennom lekkasjetesting ved driftstrykk
- Bekreft at aktuatorens slagtid oppfyller spesifikasjonene ved å måle tiden som kreves for fullstendig bevegelse fra helt åpen til helt lukket posisjon under normale driftsforhold
- Dokumenter testresultater for setelekkasje som sammenligner målte lekkasjerater mot spesifiserte krav og industristandarder for ventilklassifiseringen
- Test feilsikker drift ved å fjerne lufttrykket og verifisere riktig ventilbevegelse til forhåndsbestemt sikker posisjon innen den nødvendige tidsramme uten binding eller nøling
- Valider kontrollsystemintegrasjon inkludert signalrespons, posisjonsindikasjonsnøyaktighet og sperrefunksjonsdrift gjennom omfattende funksjonstesting før normal drift begynner
- Fullstendig installasjonsdokumentasjon inkludert fotografier, testregistreringer, konfigurasjonsdata og vedlikeholdskrav for inkorporering i administrasjonssystemer for vedlikehold av anlegg
