Prinsipp:

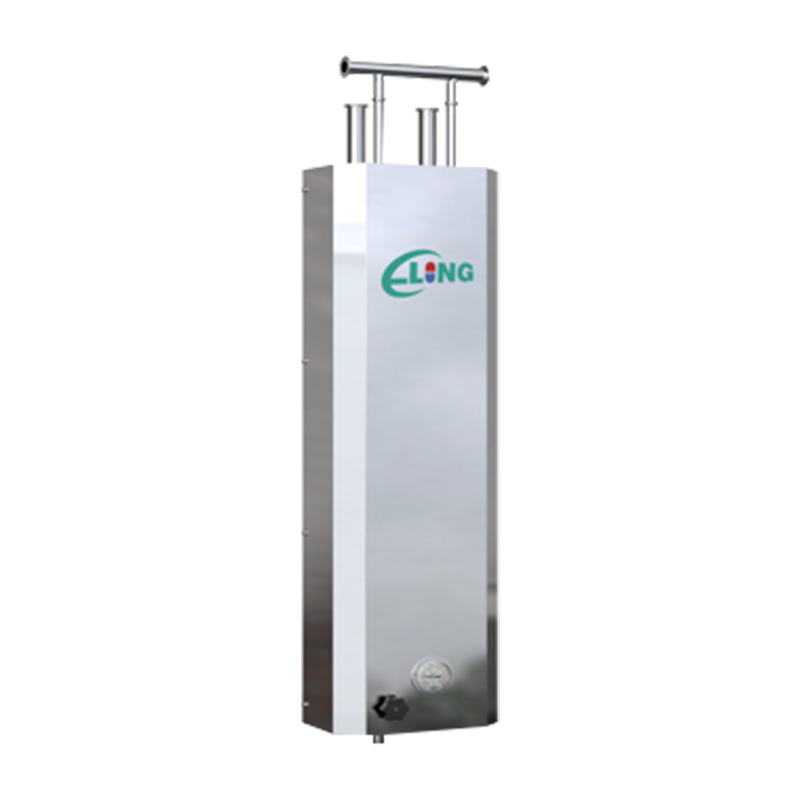

Rør-i-rør varmeveksler er en effektiv og robust varmeveksler som er mye brukt i farmasøytiske prosesser for å utveksle varme mellom to væsker, samtidig som væskeseparasjonen opprettholdes. Den består av tre rør som er nestet koaksialt inne i rørene, og danner to uavhengige strømningskanaler - den varme væsken passerer gjennom det mellomliggende røret, og den kalde væsken passerer gjennom de indre og ytre rørene.
Typiske bruksforhold for PHC:
PHC-seriens produkter er hovedsakelig egnet for kjølevannspunkter i rent vann og injeksjonsvannsystemer, med innebygde strømnings- og temperaturkontrollsystemer. Modulær design for enkel installasjon.
I standby-modus er kjølevannskretsen i av-tilstand, og varmeveksleren kan betraktes som en underkrets i systemet. Rent vann/injeksjonsvann vil strømme gjennom varmeveksleren og returnere til hovedkretsen, og holde varmeveksleren og hovedkretsen i en kontinuerlig desinfiseringstilstand.
I kjølemodus åpnes kjølevannsreguleringsventilen automatisk, og kjølevannet deltar i kjølearbeidet. Vanninntaksstrømningshastigheten til vannpunktet kan justeres gjennom håndhjulet, og overflødig rent vann/injeksjonsvann vil bli returnert til hovedkretsen.
De viktigste egenskapene til rør-i-rør varmevekslere
1. Trekanalsdesign: Kalde og varme væsker strømmer separat i to kanaler, og minimerer risikoen for krysskontaminering, som er et nøkkelkrav for farmasøytisk produksjon.
2. Kompakt og modulær design: Varmeveksleren har en kompakt struktur, og innebygde reguleringsventiler, og krever ikke elektriske eller styringskomponenter.
3. Kontinuerlig rennende varmt vann kan holde det i en desinfisert tilstand til enhver tid,
4. Effektiv varmeoverføring: Den koaksiale utformingen støtter oppstrøms eller nedstrøms konfigurasjon, med strømningshastigheter fra 300L til 2500L og temperaturområder fra 85 ℃ til 25/40 ℃
Søknad i legemidler
Rengjøring av produksjonsverktøy
Lavtemperatur flytende forberedelse
Eksperimentelt utstyr Omfang av manuell rengjøring for ventiler, armaturer, målere mv
Fordeler med rør-i-rør varmevekslere
Sanitærdesign: Samsvar med GMP (Good Manufacturing Practice), glatt overflate, lett å rengjøre (støtter CIP/SIP-rengjøring).
Høy termisk effektivitet: maksimerer energiutnyttelsen og reduserer driftskostnadene.
Lave vedlikeholdskostnader: enkel struktur, reduserer nedetid.
Tilpassbar: kan utformes i henhold til forskjellige strømningshastigheter og temperaturområder.
Innebygd ventilkontrollmodul, ett-klikks start, lett å oppnå kjølemålet.
Alle produktkontaktflater har gjennomgått passiveringsbehandling, med en Ra-verdi på mindre enn 0,4um, og kan elektrolytisk poleres
316L struktur i rustfritt stål
Gi komplette kvalitetsdokumenter
Samsvar med ASME BPE-standarder
Patentteknologi:
Ett-klikks kontrollbryter, enkel og effektiv
Tøm automatisk det delvis avkjølte vannet (75 ℃ -85 ℃) når du tar vann
Tøm automatisk det avkjølte vannet (25 ℃ -40 ℃) når det er slått av
Sikre effektivt sikkerheten til operatører og vannsystemer
Tekniske parametere:
• Grensesnitt for rent vann/injeksjonsvann: 3/4 ~1" TC
• Kjølevannsgrensesnitt: 1,5" , 2", 3" TC
• Maksimal behandlingstrafikk: 25 000L/t
• Designtrykk: 10 Bar
• Designtemperatur: 150°C
• Materiale:
